▋LTD-2XX系列線圈車輛檢測器概述

● LTD系列線圈車輛檢測器是深圳市哈工大交通電子技術有限公司（以下簡稱：哈工大交通）自主研發的多車道線圈車輛檢測器?！癓TD-2XXA/MC(E)”中的“A”代表設備為3U多槽機箱并帶電源；“M”代表1U機箱不帶電源“XX”表示設備可以檢測的車道數量；E代表通訊方式具備以太網和RS485接口。

● LTD系列線圈車輛檢測器采用分布式、模塊化的設計，其基本檢測單元是一塊4通道線圈車輛檢測卡，可以接入4個環形線圈。每個檢測卡具有完整獨立的車輛檢測功能、數據存儲功能、數據統計功能，檢測卡被安裝在一個高度3U、寬度10"的機箱內。一個機箱最多可以安裝6塊檢測卡，檢測12條車道的交通流量、速度、占有率、車輛長度、車頭時距等交通流參數。6塊檢測卡以主從配合模式工作，其中的一塊檢測卡設置為主卡，其余的檢測卡為從卡。主卡承擔對整個設備進行管理和協調的工作，對外提供兩個RS232標準串行接口SIO-0和SIO-1。SIO-0可以用來對檢測器的工作參數進行設置、統計數據的輸出；SIO-1接口用于輸出實時數據，包括車輛速度、長度等信息。

● LTD-2XXACE在LTD-2XXAC基礎上擴展了通訊接口功能，由LTD-2XXAC的兩個RS232接口增強為兩RS232接口或一個RJ45網絡接口和RS485接口連接器中輸出。

● LTD-202AM(E)是單板獨立式雙車道車輛檢測器，可以接入四個環形線圈、檢測兩條車道的交通流量、速度、占有率、車輛長度、車頭時距等交通流參數。LTD-202AM(E)提供兩個RS232串行接口、RJ45以太網接口RS485接口，一個串行接口用于統計數據輸出、檢測器工作參數配置、數據聯網通信；另一個輸出實時數據，用于向其他設備提供實時數據。LTD-202AM(E)采用直流供電，供電電壓范圍在12V~48V之間，標準工作電壓為12V，在12V電壓下的最大工作電流為800mA。

● LTD-2XXAC(E)機箱配置了高頻AC/DC開關電源，采用交流供電，工作電壓范圍在110VAC~280VAC之間。內置的AC/DC開關電源具有抗4000V （EN61000-4-5標準）浪涌沖擊的能力。

▋應用方案

LTD系列線圈車輛檢測器可以在隧道、高速公路、普通道路等多車道檢測應用中。根據不同的應用模式，采用不同的配置方案。
特別注意的一點是：必須在電源的交流輸入端接入浪涌保護器，室外機柜需要有良好的接地，且接地電阻滿足國家/行業相關標準的要求。

● 應用注意事項

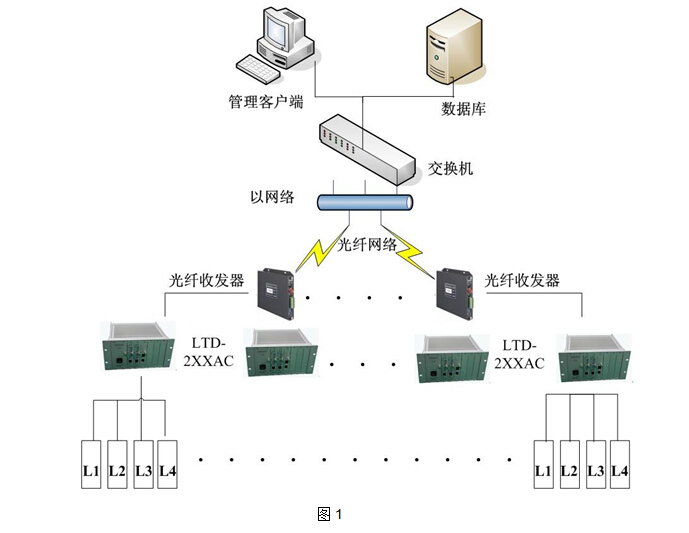

在這種應用中，LTD系列線圈車輛檢測器只是單純地作為交通流參數檢測器提供統計數據，只需要通過RS232接口SIO-0與中心管理/控制設備進行數據傳輸。采用這種方式向控制中心傳輸數據通常是在外場配置具有RS232端口的數據光端機或者復合式光端機。如圖1。如果外場采用光纖以太網傳輸，且單臺設備檢測的車道數量不超過10條，則建議采用LTD-2XXACE型車輛檢測器。

▋應用方案

● 交通流信息檢測與實時數據輸出綜合應用方案

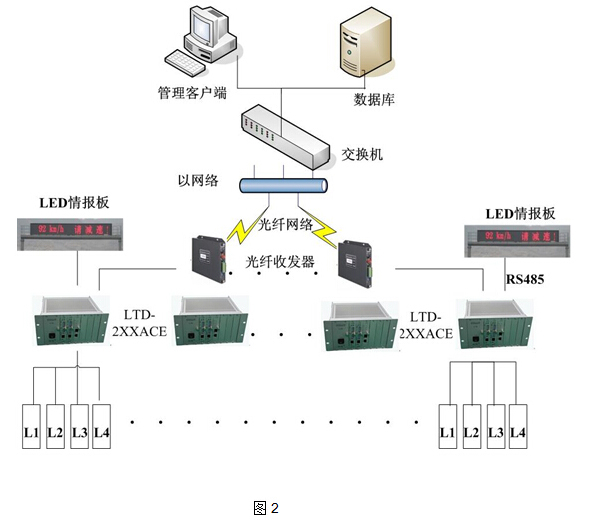

這種應用要求LTD-2XXAC(E)在通過數據傳輸系統向中心傳輸交通流參數之外，還要求檢測器能夠輸出實時數據用來控制LED顯示屏或者其他外場設備。圖2以向LED顯示屏提供數據為例給出了設備應用示意圖。如果外場采用光纖以太網傳輸，且單臺設備檢測的車道數量不超過10條，則建議采用哈工大交通公司的LTD-2XXACE型車輛檢測器。

在這種應用中，LTD-2XXAC(E)的以太網口（或者第一個RS232串行接口SIO-0）用于向監控中心提供交通流參數的統計數據，傳輸方式采用了以太網交換機或者以太網光纖收發器。LTD-2XXAC(E)的RS485接口（或者第二個RS232串行接口SIO-1）用于向外場的LED顯示屏提供實時數據。

為了保證通信線路在野外環境下可靠工作，必須配置防雷保護裝置，而且防雷器的接地端子必須通過1平方以上的導線直接連接到室外機柜的基地端子上，形成可靠的接地網絡。

另一個需要注意的問題是RS485的傳輸線纜。為了保證可靠傳輸，傳輸電纜必須采用屏蔽雙絞線，雙絞線的屏蔽層就近接到防雷器的接地端。同時，注意RS485的終端匹配電阻要合適。

▋應用注意事項

● 線圈鋪設
線圈鋪設的質量對檢測器的工作有極大的影響。在鋪設過程中必須注意以下幾點：
1）線圈的對地絕緣電阻必須滿足規范的要求，一般情況下要達到10MΩ。
2）線圈以及饋線的串聯總電阻小于10Ω。
3）線圈饋線需要絞接，每米20節。

● 機柜接地
LTD-2XXAC（E）有內置開關電源，具有一定的防護能力。但野外應用時，應在機柜內安裝高等級的防雷器，至少達到C級。
各種保護裝置只有在機柜具有可靠接地的前提下才能發揮應有的效果。因此，機柜接地是非常重要的關鍵因素。必須按照國家/行業相關標準的要求，在施工中做好接地工作。否則，任何保護裝置和措施將全部失效。

特別聲明：本文所描述的系統方案以及相關的功能參數僅供客戶在實際應用系統設計中的對設備使用方式的理解和參考。用戶不應將其理解為規制性的設計。本公司有權對所述內容進行修改并恕不特別通知和提醒。如客戶有具體的需求，可以與本公司聯系，以獲得詳細的解釋和支持。
